陶瓷电容MLCC的批量样品制备

MLCC是什么？

MLCC，多层片式陶瓷电容器，是由印好内电极的陶瓷介质膜片以错位方式叠合，经一次性高温烧结形成陶瓷芯片，再在芯片两端封上金属层（外电极），形成的一个类似“独石”的结构体，因此也被称为独石电容器。

QYResearch调研显示，2025年全球MLCC出货量约为6.4至7.0万亿只，市场规模约252亿美元，预计2032年将达到451.1亿美元。在需求结构上，MLCC市场正在从传统消费电子驱动转向消费电子、汽车电子、AI服务器共同拉动的新阶段。

MLCC市场规模快速扩张，对产品可靠性的要求在同步提高，对产品内部微观缺陷的检测需求也随之提升。我们今天的主题就是，如何高效、准确地检测MLCC内部微观缺陷。

制样难点

MLCC金相制样的难点，可以概括为两点：

第一，陶瓷硬而脆，容易碎裂。 MLCC主体为钛酸钡等陶瓷材料，硬度高、脆性大。其内部陶瓷介质与金属电极交替堆叠，每层厚度仅几微米，层间极易翘曲或破损。磨抛过程中若压力过大或边缘支撑不足，陶瓷层容易出现碎裂或崩边，干扰真实缺陷判断。

第二，软硬相兼有，容易浮凸。 MLCC截面中，陶瓷介质为硬相，镍或铜内电极相对较软，外电极的铜、镍、锡镀层以及焊锡则更软。磨抛时软相磨削速率快于硬相，导致陶瓷凸起、金属凹陷，形成浮凸现象，界面平整度易受影响。

案例分析

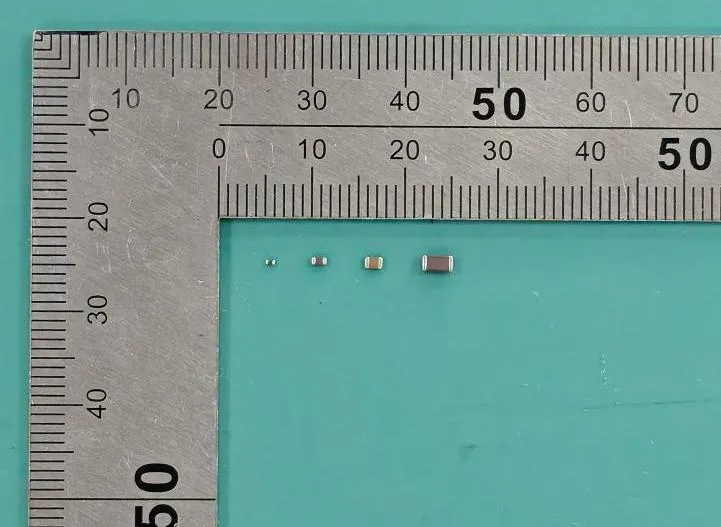

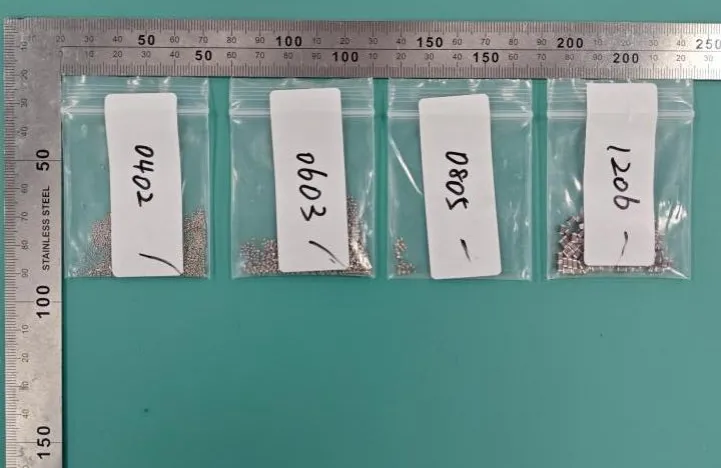

样品为片式多层陶瓷电容器（MLCC），为 4 种不同规格贴片式元器件，器件呈长方体贴片结构，两端设有金属电极端头，外观规整、表面平整，无明显破损、裂纹、电极脱落等不良现象。

推荐制样方案

 镶嵌 ：

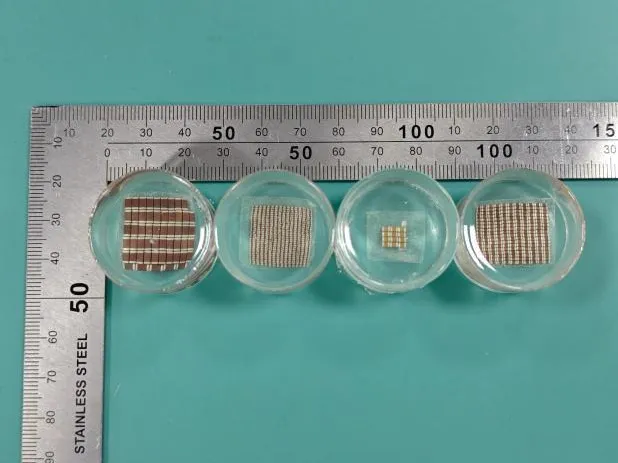

智能型真空镶嵌机Fpress 30C auto，搭配F2112AB环氧树脂，镶样尺寸φ30mm，固化时间1至2小时。树脂在真空环境下渗入样品微小孔隙与裂纹内部，完整包覆试样边缘，避免磨抛过程中因支撑不足导致陶瓷碎裂。

 磨抛：

采用FEMA全自动磨抛机Fpol 252A pro，磨盘直径254mm，试样夹具φ30mm×6，多工序模式运行。自动磨抛的优势在于压力、转速和时间均可保持一致，保证样品同时制备时获得结果的高一致性。

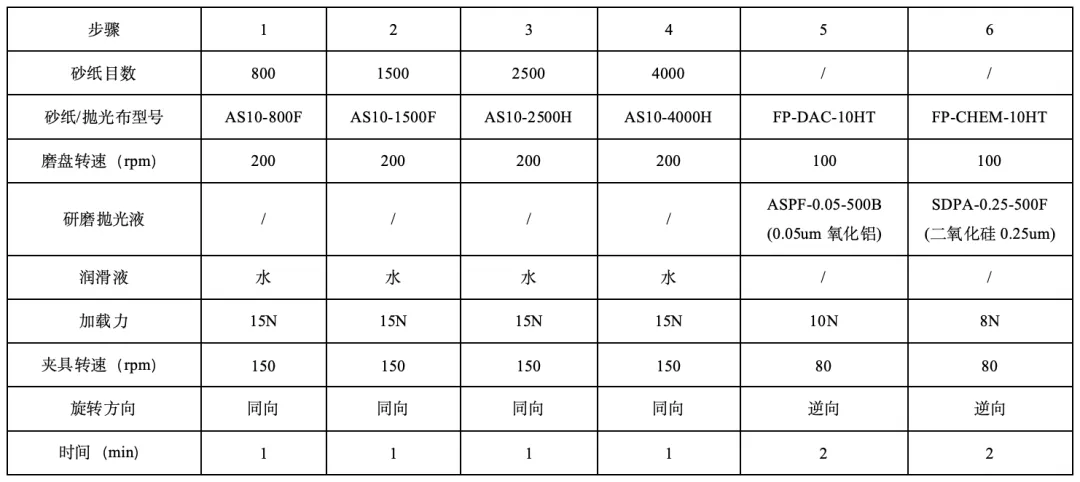

磨抛参数表

180目砂纸30N加载力快速去除切割损伤层，建立平整的初始表面；随后经1000目、2000目、4000目砂纸逐步细化，消除粗磨划痕；最后两步精抛采用0.05μm氧化铝和0.05μm二氧化硅抛光液，加载力从25N降至10N，配合逆向旋转，在去除表面划痕的同时抑制软硬相之间的浮凸效应。

显微观察 ：

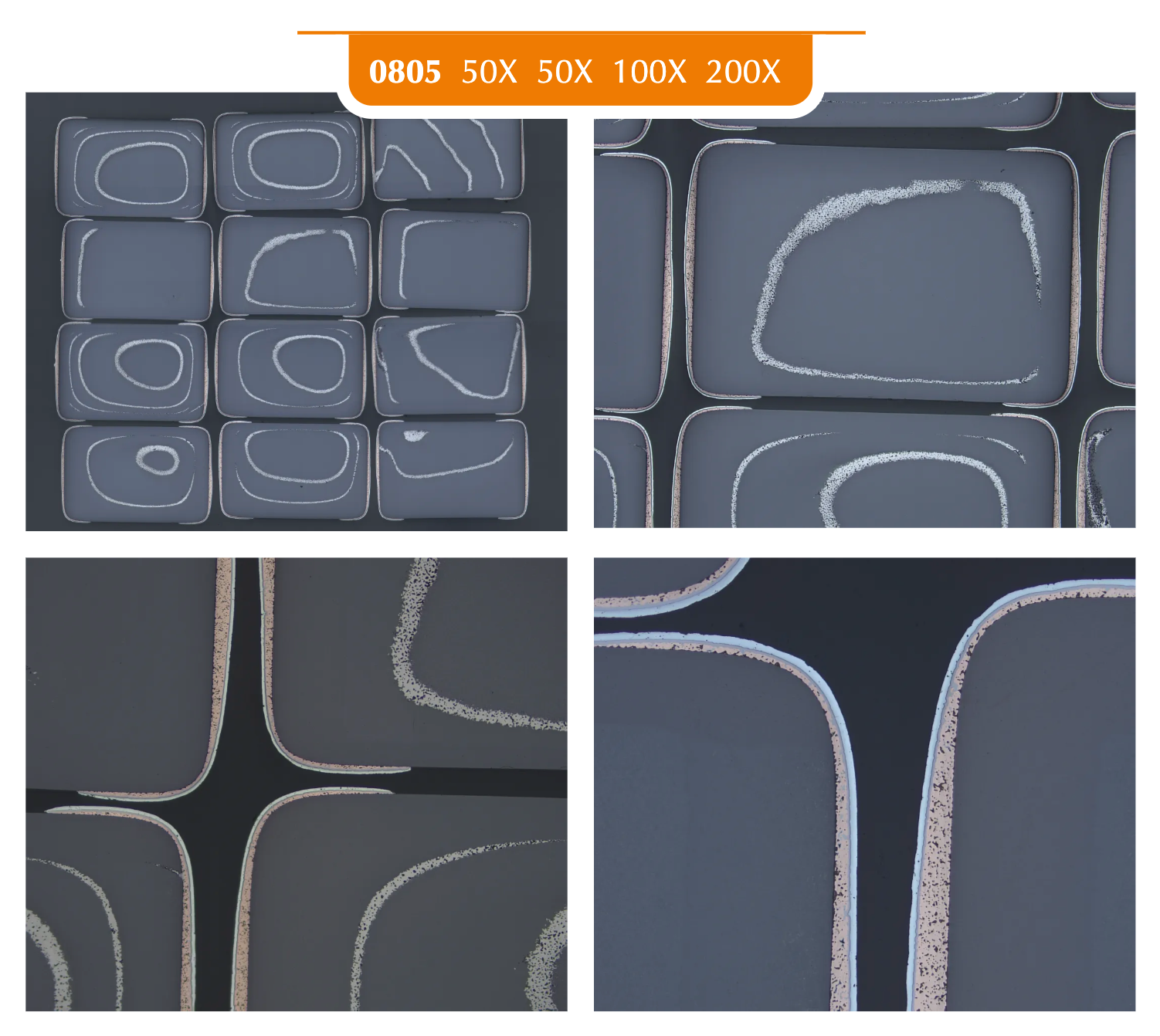

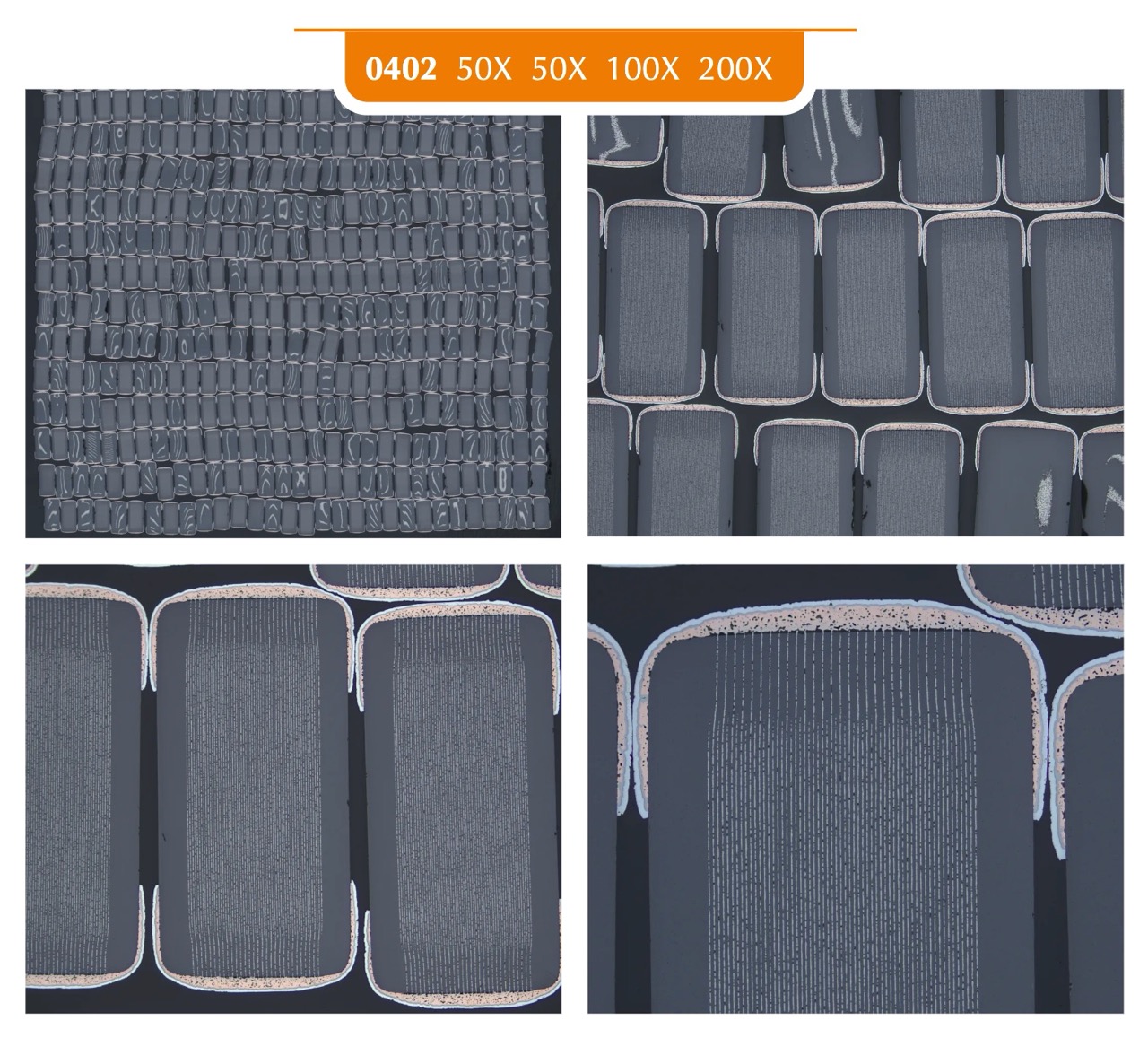

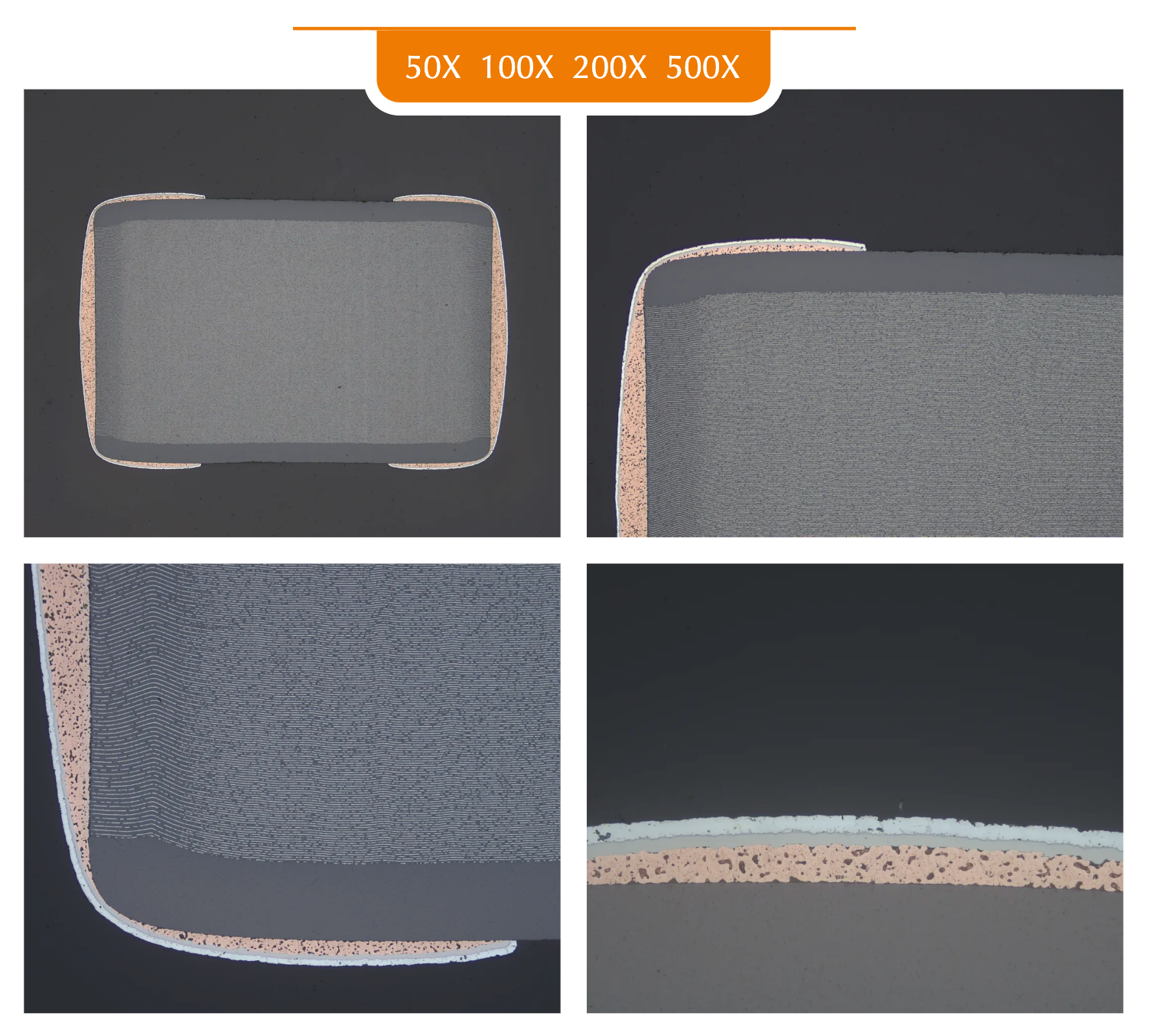

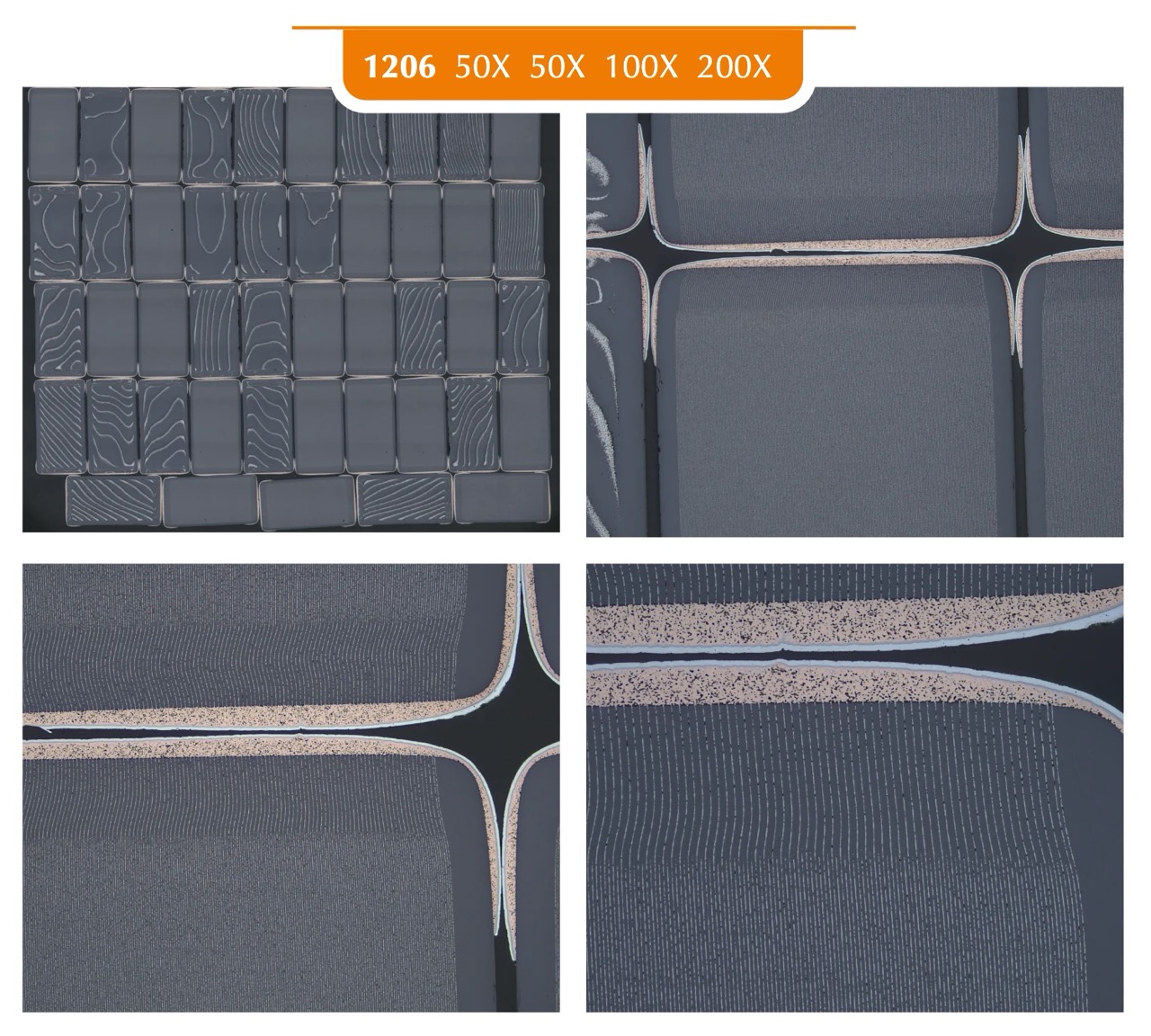

制备完成后，使用研究级正置金相显微镜BM100G进行观察。明场用于观察整体形貌和层结构，暗场和偏光有助于区分裂纹、孔洞、夹杂物等缺陷与正常组织。

小结

MLCC的批量样品制备，核心在于通过真空镶嵌为微小样品提供无气泡的稳固支撑，再通过全自动磨抛在去除损伤的同时控制浮凸。上述案例采用Fpress 30C auto镶嵌机与Fpol 252A pro全自动磨抛机配合，实现了四种规格MLCC截面样品的批量制备。

随着AI服务器和新能源汽车对MLCC可靠性要求的持续提升，建立稳定、可重复的批量金相制样流程，对于来料检验、工艺优化和失效分析都具有实际意义。

end

苏州费马科仪自动化技术有限公司

电话：0512-65827690  17761910072

地址：苏州市工业园区唯新路63号联东U谷7栋

网址：www.chinafema.cn  邮箱：leon@chinafema.cn
